天線饋線以及避雷器件
產品介紹
簡介：
雙極化高增益天線，扇區板狀天線是專門為擴頻通信設計生產的。該天線經過優化設計和精心調試，駐波性能好，增益高，前后比大；結構牢靠，具有很好的防振動沖擊和防水防腐能力；外形尺寸小，安裝方便，無論安裝在鐵塔上或樓頂上其方向圖都不受影響。
指標參數：
| 頻率范圍 | |
| Frequency range | 5150-5850 |
| 帶寬 | |
| Bandwidth | 700 |
| 增益 | |
| Gain | 2×23 |
| 水平面波瓣寬度 | |
| Horizontal Beanwidth-° | 65 |
| 垂直面波瓣寬度 | |
| Vertical Beamwidth-° | 15 |
| 前后比 | |
| F/B Ratio-dB | ≥30 |
| 隔離度 | |
| Isolation Between Pols -dB | ≥30 |
| 電壓駐波比 | |
| VSWR | ≤2.0 |
| 標稱阻抗 | |
| Nominal Impedance-Ω | 50 |
| 極化方式 | |
| Polarization | 垂直和水平 |
| Vertical and horizontal | |
| 最大功率 | |
| Maximum Power-W | 50 |
| 尺寸 | |
| Dimensions-mm | 750×170×55 |
| 重量 | |
| Weight-kg | 3.4 |
| 抗風強度 | |
| Rated Wind Velocity-m/s | 60 |
| 接頭型號 | |
| Connector | 2×N座 2×N Female |
| 支撐桿直徑 | |
| Mounting Mast Diameter-mm | Φ50-70 |
應用案例： 扇區天線一對多無線組網應用

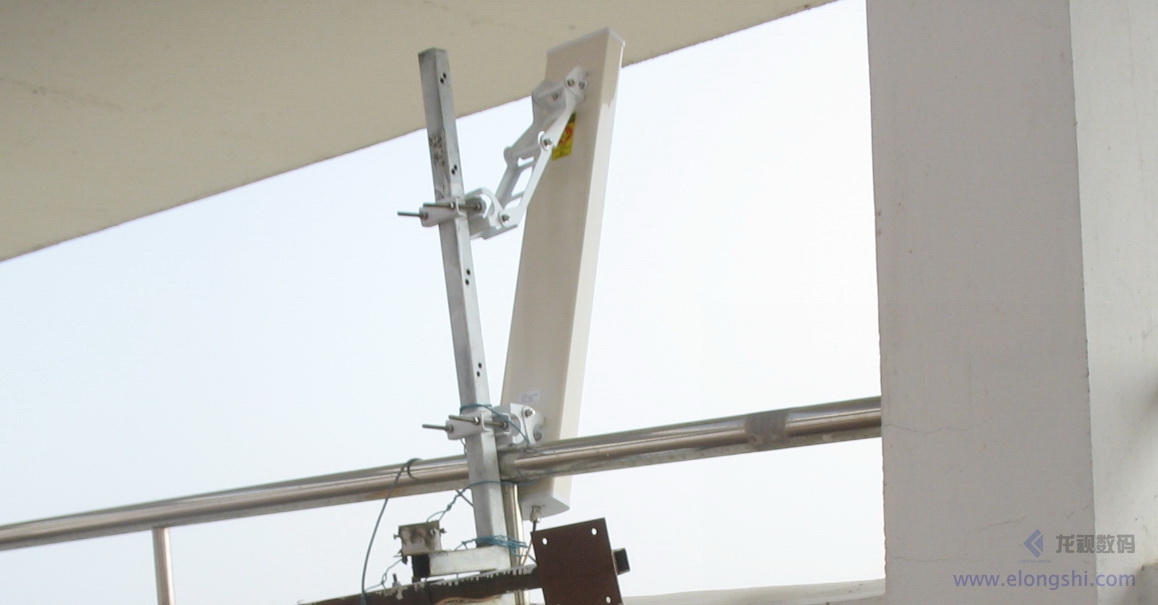

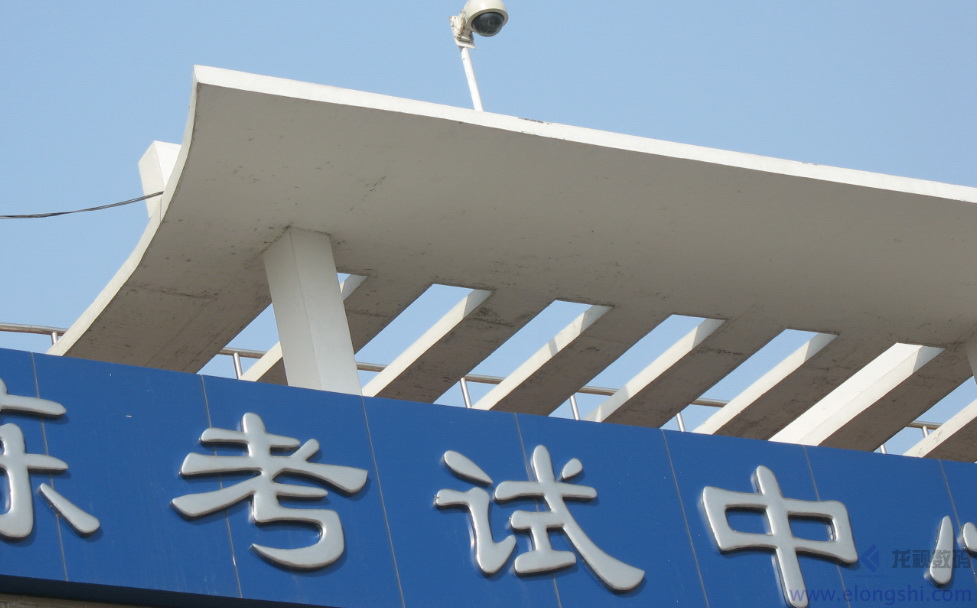

深圳龍視數碼駕駛員考試系統無線覆蓋組網系統

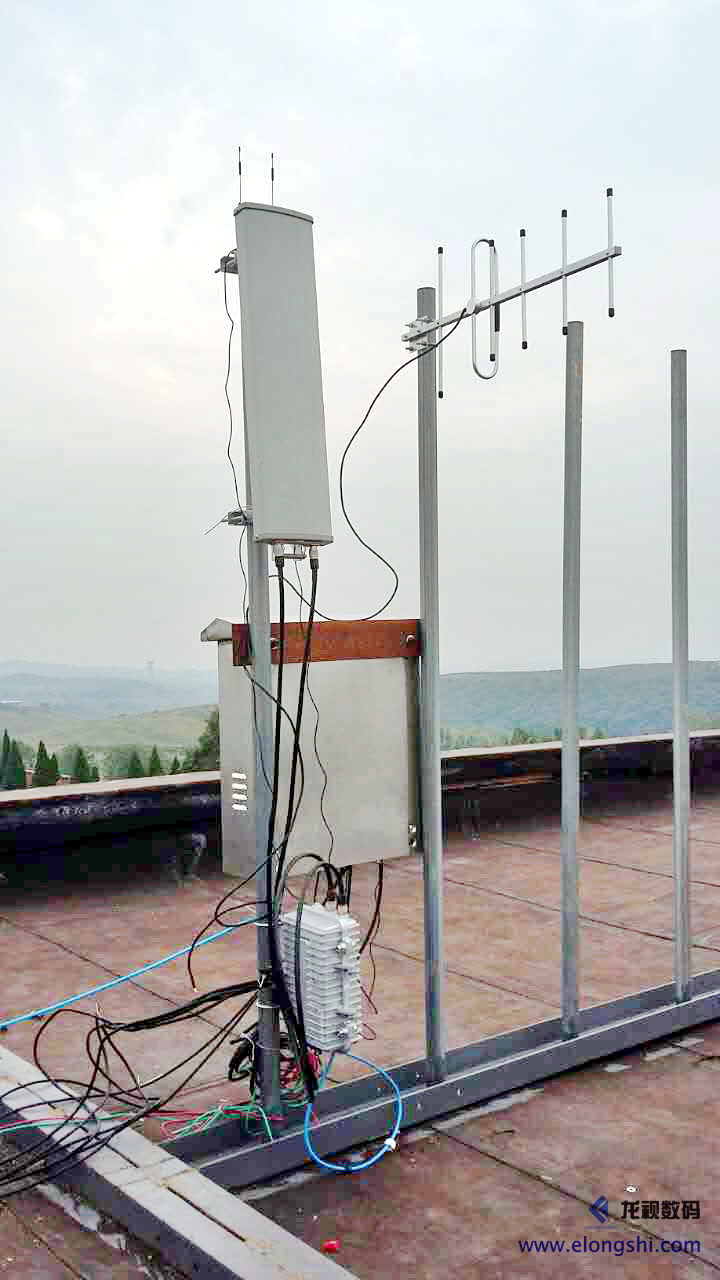

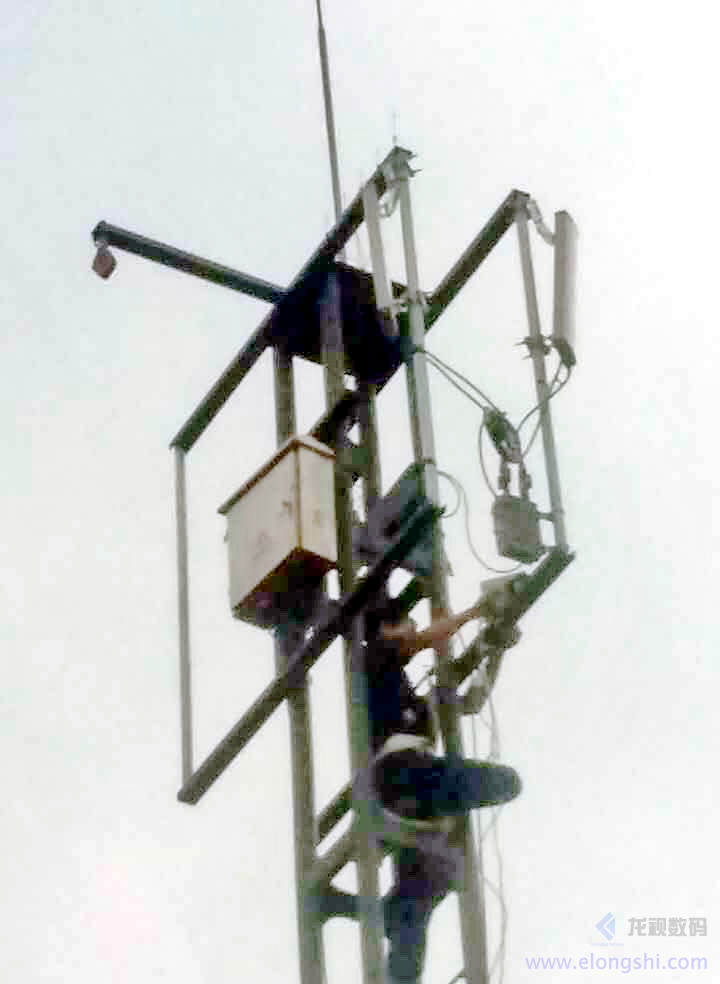

深圳龍視數碼工業級無線微波組網系統
